Trennvorrichtung 15 Öffnung - 1 ST

Details: Trennvorrichtung 15 Öffnung - 1 ST, A 25-155mm f.Art.-Nr.41 57 490 003 KUKKO

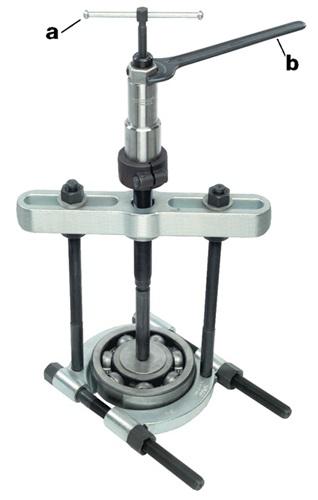

Trennvorrichtung 15 Öffnung A 25-155mm f.Art.-Nr.41 57 490 003 KUKKO · Anwendung: zum Abziehen von Kugellagern, Rollenlagern, Innenringen und anderen bündig aufsitzenden Teilen · die scharfen Schneiden ermöglichen das Abziehen bündig aufliegender Teile, wo 2- und 3- armige Abzieher unanwendbar sind(Abb. 1) · das Spannen der Trennbacken erfolgt durch gleichmäßiges Abziehen der Muttern auf den SeitenbolzenArbeitsweise:das Abziehen erfolgt durch Anziehen der Spindel gegen das Wellenende (Abbildung 2 und 3), bei den größeren Abziehvorrichtungen ist auch hydraulische Arbeitsweise möglichArbeitsweise mit Hydraulik (Abbildung 4): (Hydraulik gehört nicht zum Lieferumfang)mit dem Schlüssel (b) die Spindel der Hydraulik in das Gewinde der Traverse der Abziehvorrichtung schrauben · bis sich das Druckstück fest gegen die Welle presst, dann durch Drehen der oberen Spindel (a) die Hydraulik in Tätigkeit setzen · Achtung:die Abbildungen 2 und 3 zeigen die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 (gehört nicht zum Lieferumfang)die Abbildung 4 zeigt die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 und einer Hydraulikspindel (Abziehvorrichtung und Hydraulikspindel gehören nicht zum Lieferumfang)Hydraulikspindel bitte separat anfragen · Weitere technische Eigenschaften Gewicht: 5,3 kg

Gewicht:

5.1 kg (1 ST x 5.1 kg)

Öffnung B mm

155

Öffnung A mm

25 - 155

Hersteller

KUKKO

Hersteller-Art.Nr.

15-3

EAN/GTIN

4021176007293
