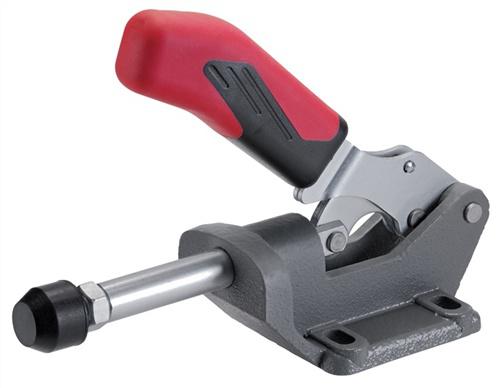

Schubstangenspanner Nr.6842 - 1 ST

Details: Schubstangenspanner Nr.6842 - 1 ST, Gr.5 schwer,Druck-/Zugspanner AMF

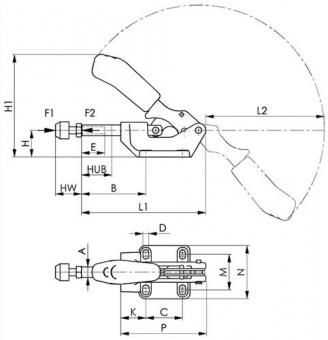

Schubstangenspanner Nr.6842 Gr.5 schwer,Druck-/Zugspanner AMF · schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter Andrückschraube · Weitere technische Eigenschaften A: 16mm · C: 41mm · D: 8,5mm · M max.: 50mm · M min.: 41mm · L1: 174mm · H1: 137,5mm · F1: 10kN · Gesamthöhe: 134mm · B max.: 98mm · Bohrungs-Ø: 8,5 mm · F2: 10kN · B min.: 58mm · P: 121mm · Eigenschaft: schwer, Druck-/Zugspanner · K: 45mm · E: 50mm · H: 38mm · N: 71mm · Gesamtlänge: 172mm

Gewicht:

1.24 kg (1 ST x 1.24 kg)

F2

10 kN

F1

10 kN

Gesamthöhe

134 mm

Andrückschraube

M12 x 50

Gesamtlänge

172 mm

Bauform

Druck-/Zugspanner

Hub

40 mm

Größe

5

Hersteller

AMF

Hersteller-Art.Nr.

94250

EAN/GTIN

4020772094256
